Купил я себе недавно для использования в качестве гида трубу Touptek GS-250AR и решил от нечего делать сравнить её с другими вариантами гидов. Другие варианты гидов я буду собирать из имеющихся в хозяйстве деталей. В итоге у меня получилось аж целых 4 варианта:

1. Новенький Touptek GS-250AR
2. Старый мини-гид SVBONY SV165 30mm F4
3. Гид из оптического искателя Sky-Watcher 8x50
4. Гид из советского объектива Юпитер-37А

Что-то можно было использовать сразу, что-то потребовало некоторых доработок. Все детали были найдены и собраны, и пришла пора посмотреть, кто в хозяйстве резкий самый. Тест гидов будет проводиться без самого гидирования, ибо неба нет и не будет, а если случайно и будет, то не будет времени, или будет холодно, как обычно. Даже если и не очень познавательно, то должно получиться, как минимум, забавно.

Гид - это такой “дополнительный телескоп”, устанавливаемый в дополнение к основному телескопу и имеющий с ним достаточно прочную механическую связь. Для чего вообще нужен гид? Нужен он для того, чтобы обеспечивать точное позиционирование телескопа в течение длительного времени при съёмке неба с большими выдержками. Казалось бы, есть же монтировка с моторами, которые компенсируют суточное вращение неба. Включил моторчик, и он сам всё сделает. До какого-то момента это действительно так. Но начиная с некоторого фокусного расстояния становятся заметны механические несовершенства системы ведения монтировки, а также погрешности в выставлении полярной оси. И при длинных выдержках звёзды превращаются из точек в небольшие сосиски. Чтобы компенсировать все огрехи ведения трубы телескопа и используется гидирование, т.е. точное позиционирование телескопа, используя опорные звёзды. Для этого и ставят гид, оснащённый собственной камерой, с помощью которой с достаточно высокой частотой делаются снимки звёздного неба, чтобы анализируя в автоматическом режиме положение опорных звёзд можно было оперативно вносить коррекции в движение осей монтировки, стараясь удерживать снимаемый объект на месте.

А каким должен быть этот самый гид? Требования к качеству оптики гида намного более мягкие, чем для основного телескопа. При гидировании с помощью современного ПО определяется смещение пятна, создаваемого звездой на сенсоре камеры, так что ей не обязательно быть аккуратной точкой. Поэтому обычно в качестве гида используется не очень дорогая труба. В качестве критерия приемлемости гида можно использовать следующее соотношение (Pт/Fт):(Pг/Fг), где Pт и Pг - это размер пикселя камеры основного телескопа и гида соответственно, а Fт и Fг - это фокусные расстояния основного телескопа и гида. Считается, что для хорошего гидирования это соотношение должно быть где-то до 1:4 - 1:5. Для примера: мой телескоп с фокусным расстоянием 480 мм использует для гидирования мини-гид SVBONY 30мм с фокусным расстоянием 120мм, камера на телескопе имеет размер пикселя 3.76 мкм, а камера гида - 2.9 мкм. При таких параметрах получается соотношение 1:3.1, что вполне себе укладывается в желаемый диапазон. А вот увеличив фокусное до 1000 мм получим 1:6.4, что уже не очень хорошо. Вот по этой причине я и занялся поисками и завёл Touptek GS-250AR.

Коротенечко пройдёмся по участникам теста.

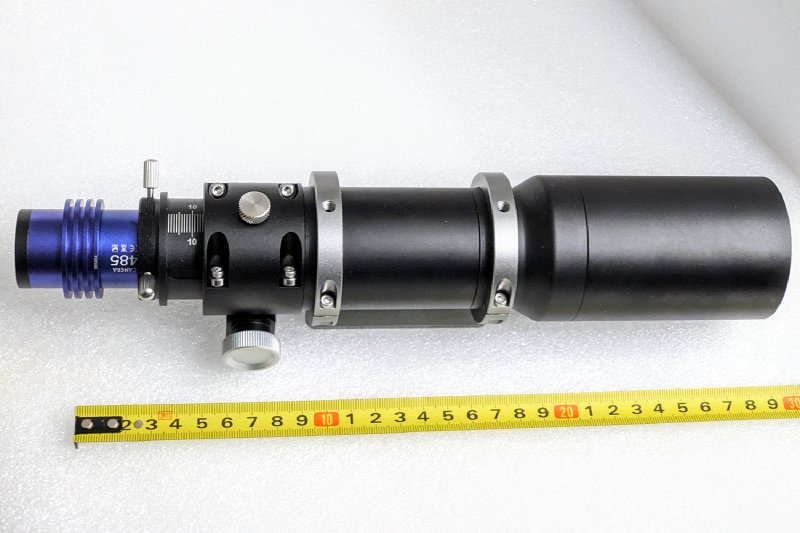

Гид Touptek GS-250AR

Всё, что надо, чтобы использовать трубу в качестве гида в комплекте поставки уже имеется. Гид комплектуется кольцами с пластиной под ласточкин хвост, совместимый с площадкой для установки искателя на телескопе. Фокусировка выполняется с помощью полноценного реечного фокусера.

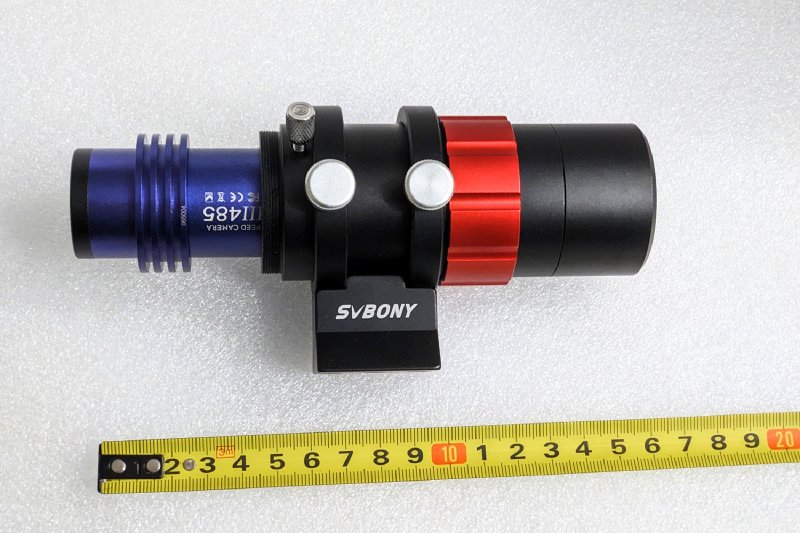

Мини-гид SVBONY SV165 30mm F4

Аналогично предыдущему этот гид имеет всё необходимое для использования сразу из коробки. Фокусировка выполняется с помощью изменения размера трубы гида. Труба состоит из двух трубок сидящих одна в другой на резьбе. Есть гайка-фиксатор, предотвращающее самопроизвольное раскручивание.

Если хочется большего удобства фокусировки, то на трубу можно поставить геликоидный фокусер на резьбу М42х0.75, расположенную в задней части гида. Небольшое удобство за дополнительные деньги.

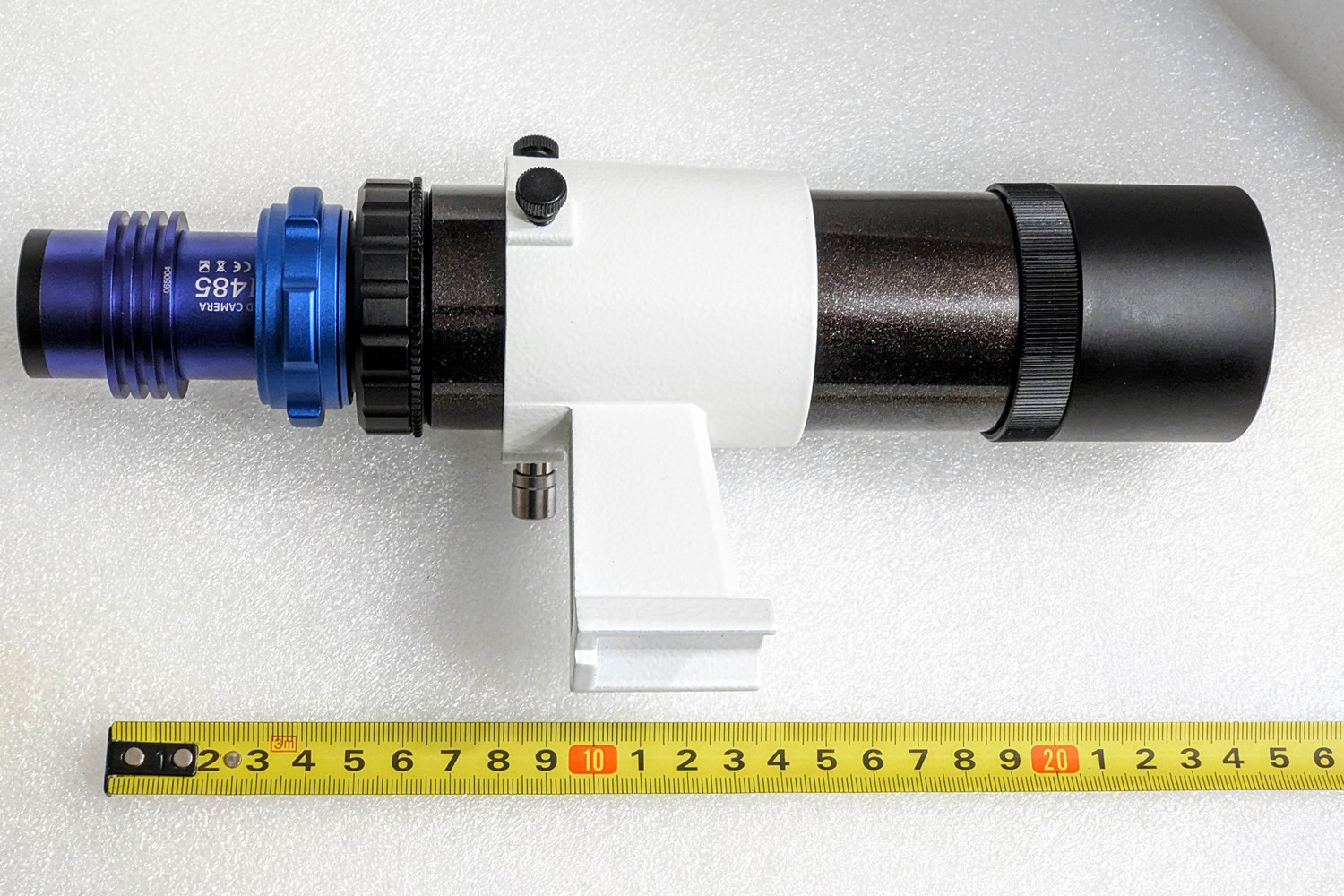

Гид из оптического искателя Sky-Watcher 8x50

Эта штука есть у многих владельцев телескопов от Sky-Watcher, либо покупается на барахолке за относительно небольшие деньги. Окуляр из искателя можно выкрутить и поставить на его место адаптер для окуляров 1.25". Я использовал для этого переходник с резьбы SCT на М42х0.75. Резьба у искателя не совсем SCT, но переходник заходит в трубу на пару витков и держится в ней достаточно надёжно. На резьбовое кольцо ставим коаксиальный адаптер окуляров 1.25" и готово.

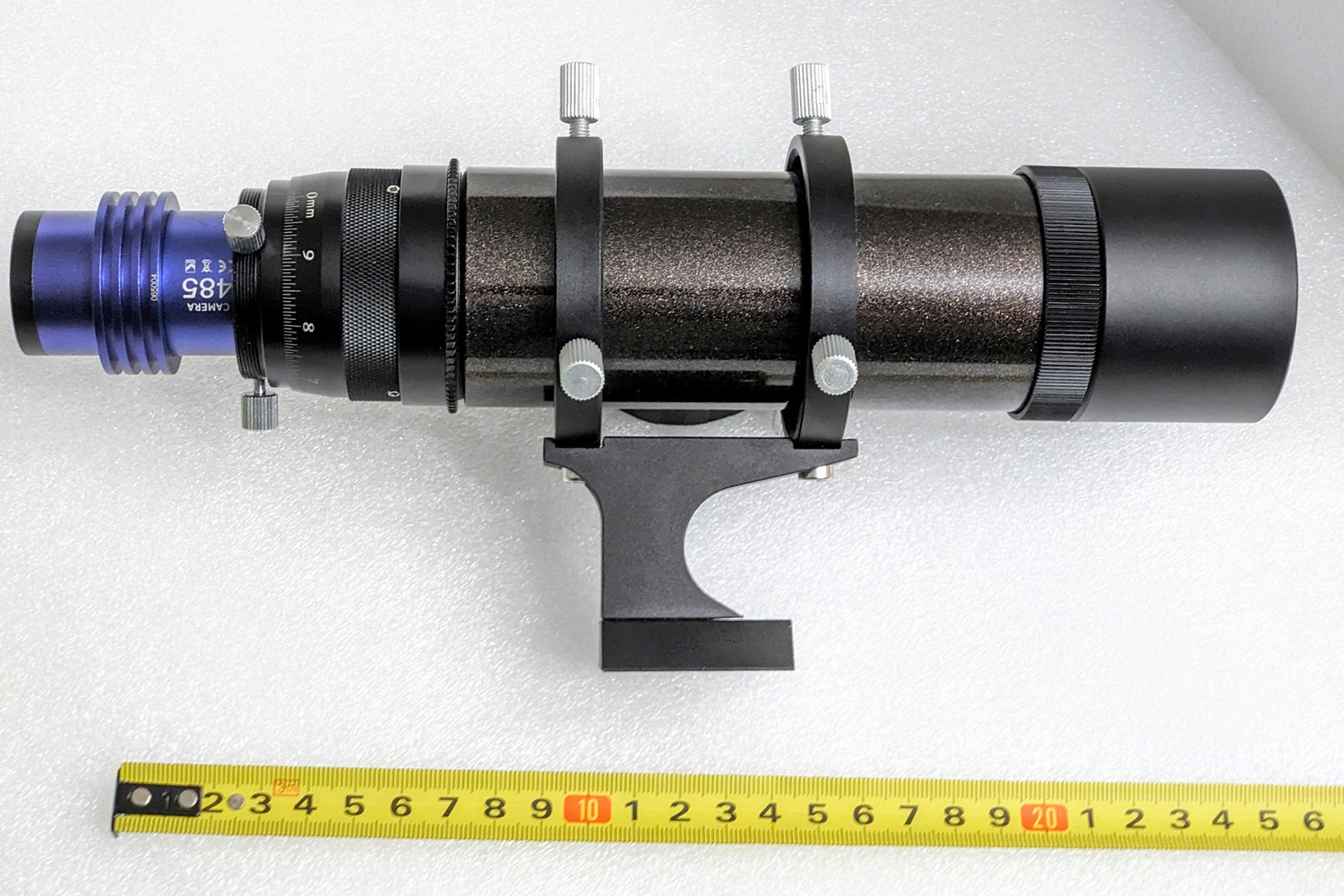

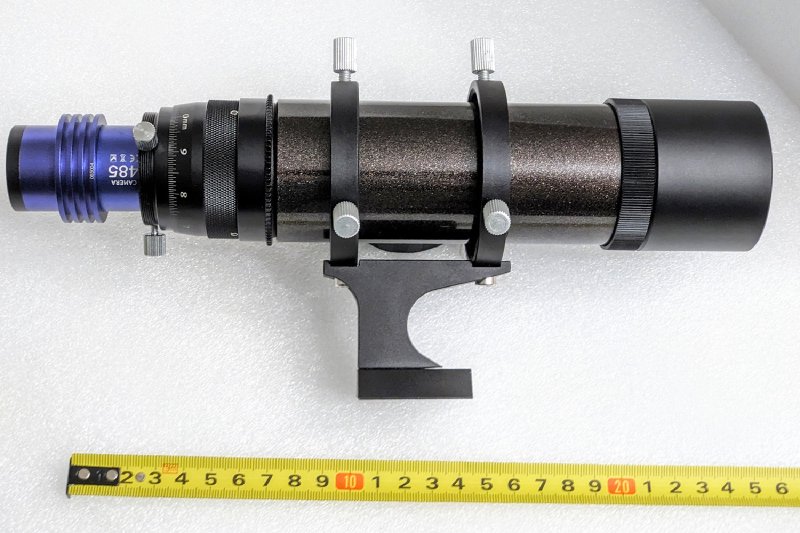

Если хочется удобной фокусировки то вместо коаксиального адаптера можно поставить геликоидный фокусер, а до кучи поменять родное крепление искателя на модные кольца диаметром 60мм. Гулять - так гулять!

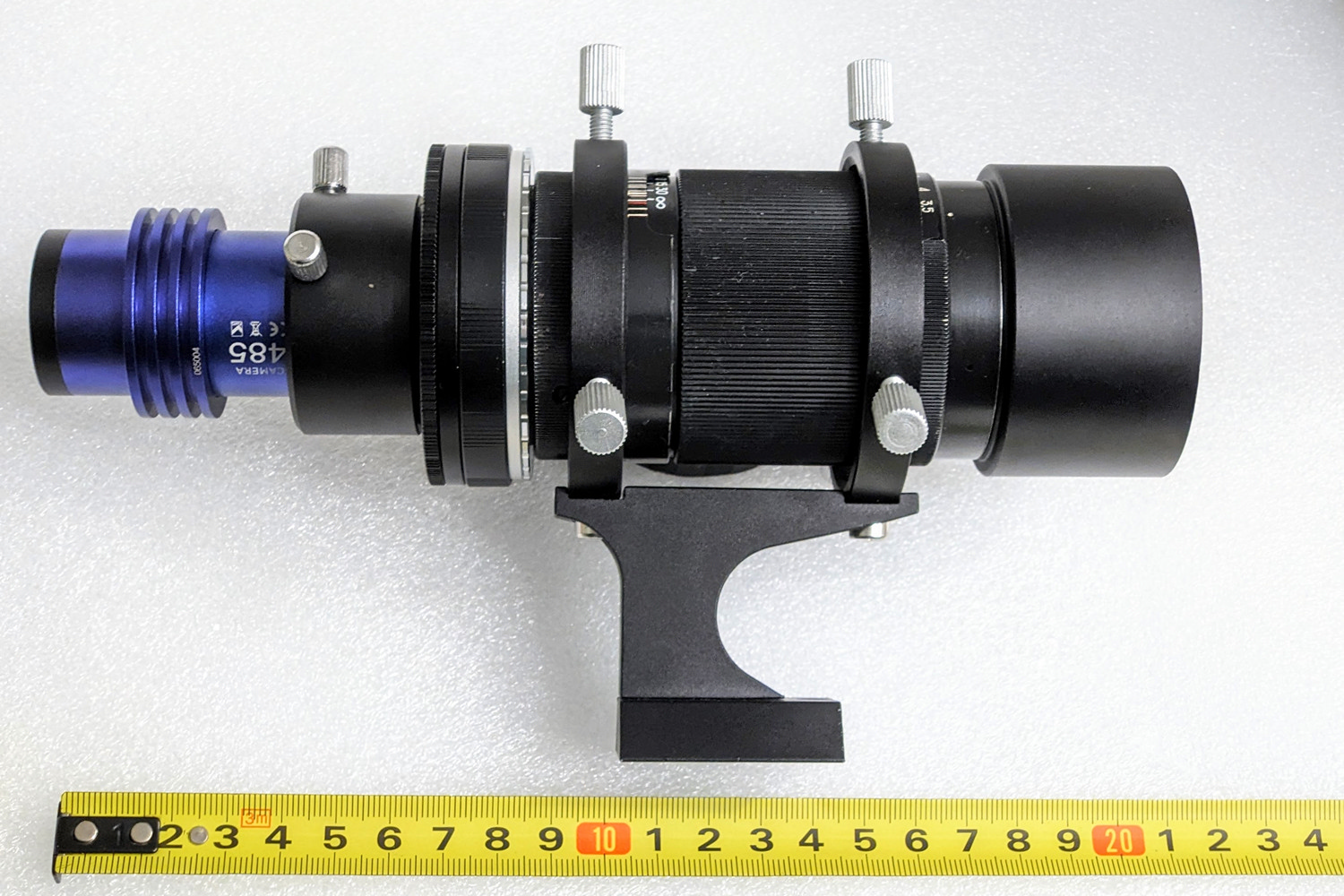

Гид из советского объектива Юпитер-37А

А ещё у меня есть замечательный объектив Юпитер-37А. Металл и стекло. Никакого бездушного пластика. Тяжесть - это хорошо, тяжесть - это надёжно! Иногда я ставлю его на свой цифровой фотоаппарат. Объектив даёт весьма приятную картинку, а стоит сущие копейки на вторичном рынке. Для того, чтобы поставить на него гидирующую камеру придётся немного повозиться. Понадобится переходник для переходника (после переходника). На объектив ставится колечко EOS-M42 (это не телескопная М42х0.75, а а фотографическая М42х1). Почему я не ставлю сразу соответствующий переходник? Да просто потому, что я использую это кольцо для крепления объектива к фотокамере, так что оно уже у меня есть. На него уже можно установить адаптер EOS-1.25". С одной стороны у него ставится объектив EOS-EF, а с другой имеется стандартный интерфейс с резьбовым фокусером для установки окуляров 1.25". Всё это ставим в кольца для искателя 60мм. Вуаля!

Основные характеристики участников тестирования собрал в таблицу.

Сводная таблица характеристик гидов

	Touptek GS-250AR	SVBONY SV165	SVBONY SV165 + фокусер	Sky-Watcher 8x50 минимум	Sky-Watcher 8x50 максимум	Юпитер-37А
Апертура, мм	50	30	30	50	50	38
Фокусное расстояние, мм	250	120	120	180	180	135
Доработки	не требуются	не требуются	геликоидный фокусер 1.25"	переходное кольцо с резьбы SCT (папа) на М42х0.75 (папа), окулярный адаптер 1.25" с коаксиальным зажимом на M42х0.75	переходное кольцо с резьбы SCT (папа) на М42х0.75 (папа), геликоидный фокусер 1.25", кольца для гида 60 мм	кольцо-адаптер M42-EOS, адаптер EOS-1.25", кольца для гида 60 мм
Фокусировка	реечный фокусер	фокусировка трубой гида	фокусировка геликоидным фокусером	фокусировка трубой гида	фокусировка геликоидным фокусером	фокусировка адаптером EOS-1.25" или объективом
Стоимость	140$	30$	30$ за гид + 20$ за фокусер	искатель обычно уже есть, но на вторичке можно найти за примерно за 45$ + 5$ за кольцо и 15$ за окулярный адаптер	45$ (или 0$) + 5$ за кольцо + 20$ за фокусер + 15$ за кольца	25$ за объектив на вторичке + 5$ за кольцо + 10$ за адаптер 1.25"
Вес, г	860	335	455	475	500	715

Ну вот, после того, как все участники представлены, приступаем к тестированию. Как я уже говорил, звёзд в наших краях зимой почти нет и не планируются. Будем тестировать просто качество картинки по достаточно удалённому объекту (пусть это будет дом в километре от меня). В качестве камеры будет использоваться QHY5III485C. Съёмка ведётся через стеклопакет, он будет портить картинку всем участникам одинаково. 😉 Каждый гид будет устанавливаться на штатив, в него будет установлена камера, подключённая к компьютеру. После фокусировки конструкция отстоится десяток-другой секунд, чтобы убрать колебания, а затем будет сделан одиночный кадр в SharpCap. Из настроек меняется только выдержка, так как светосила у всех разная.

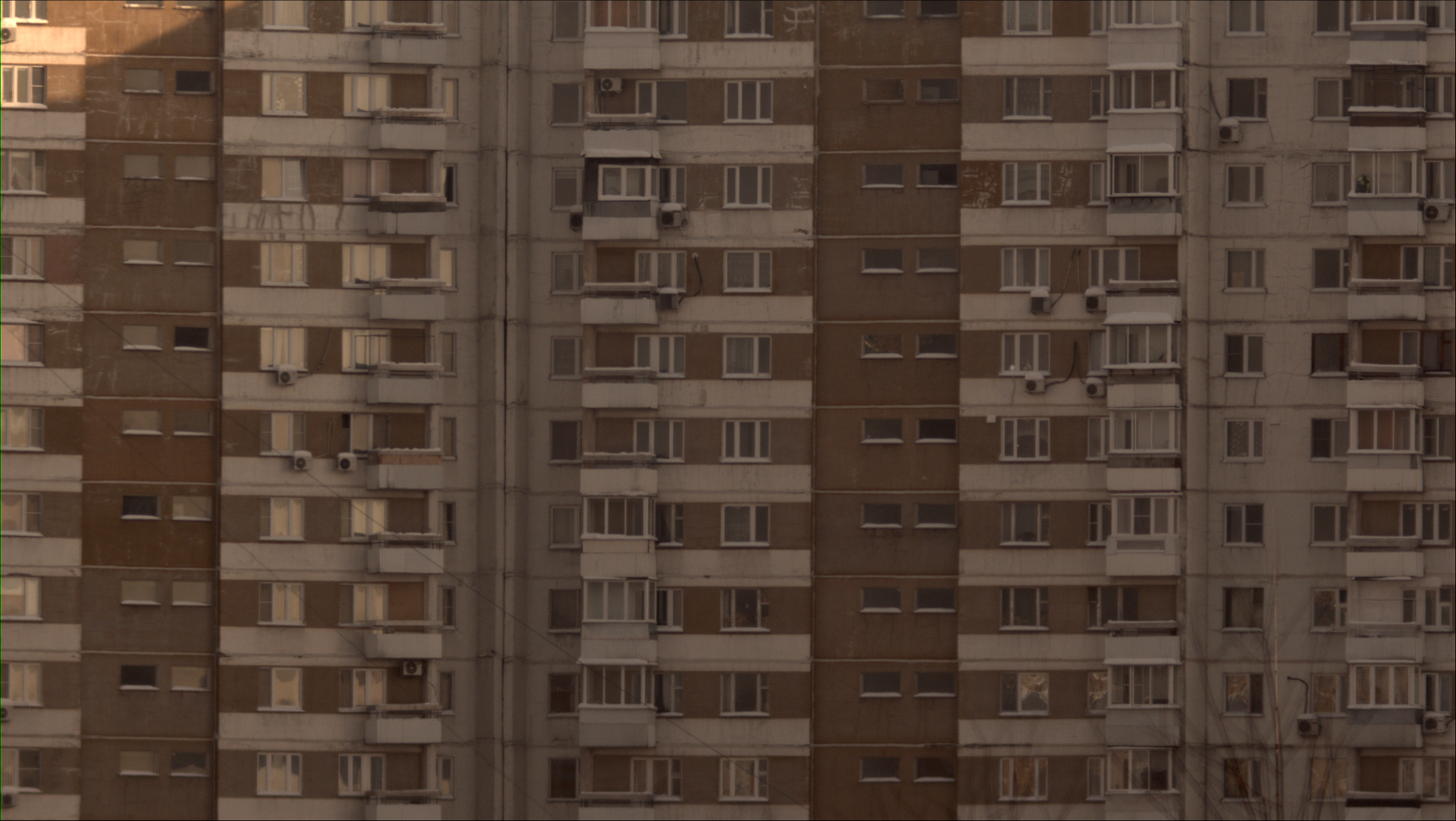

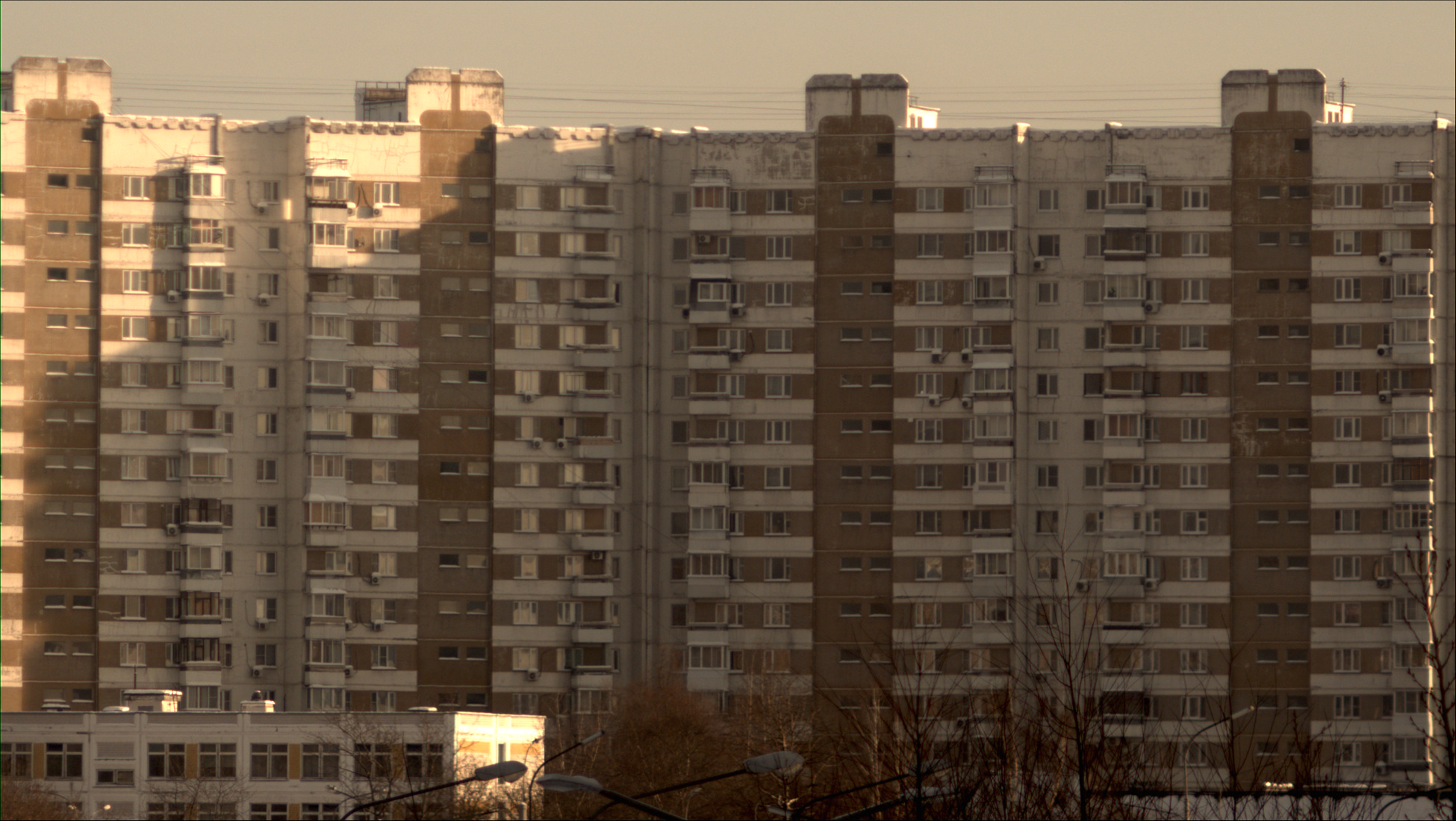

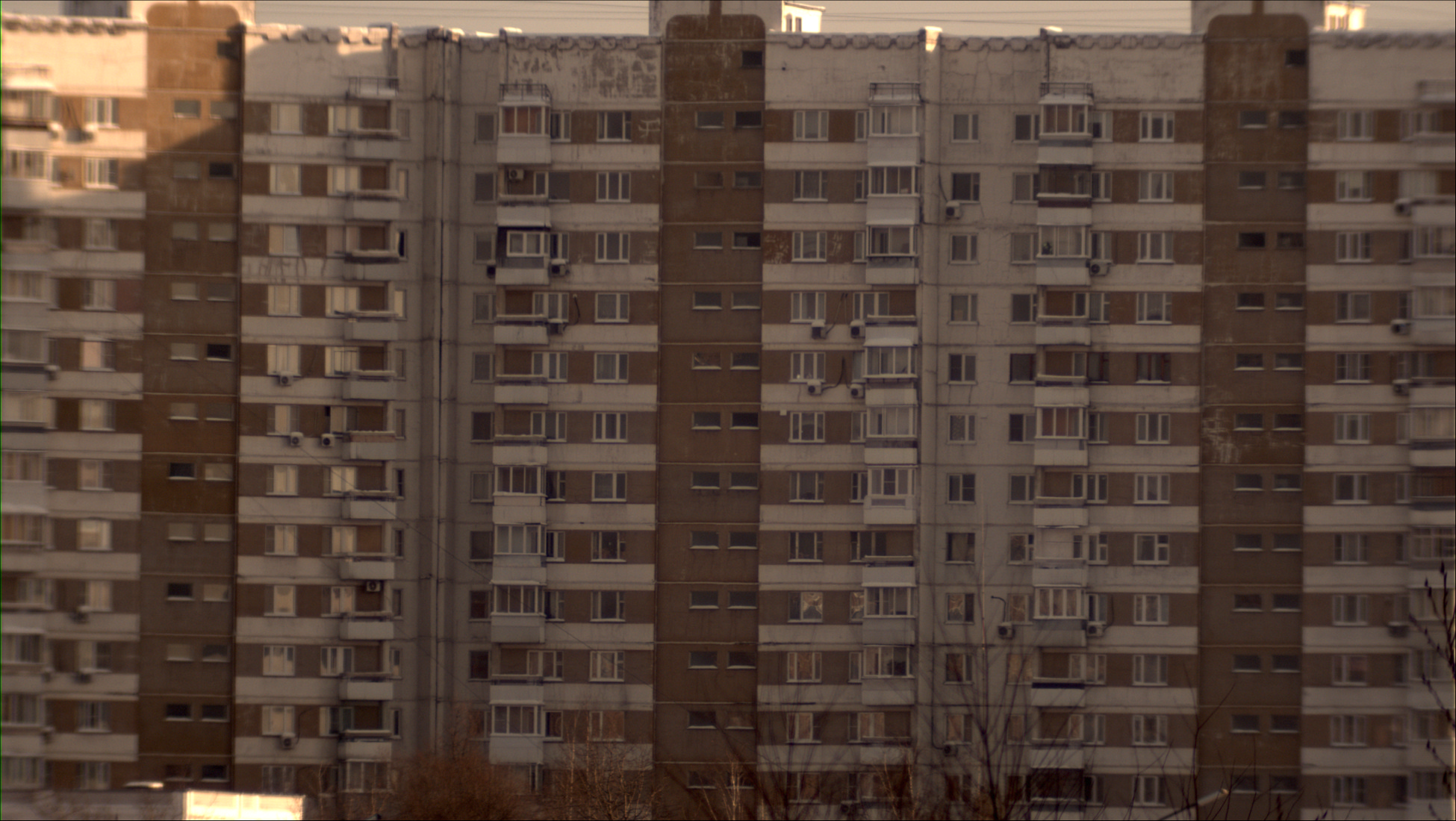

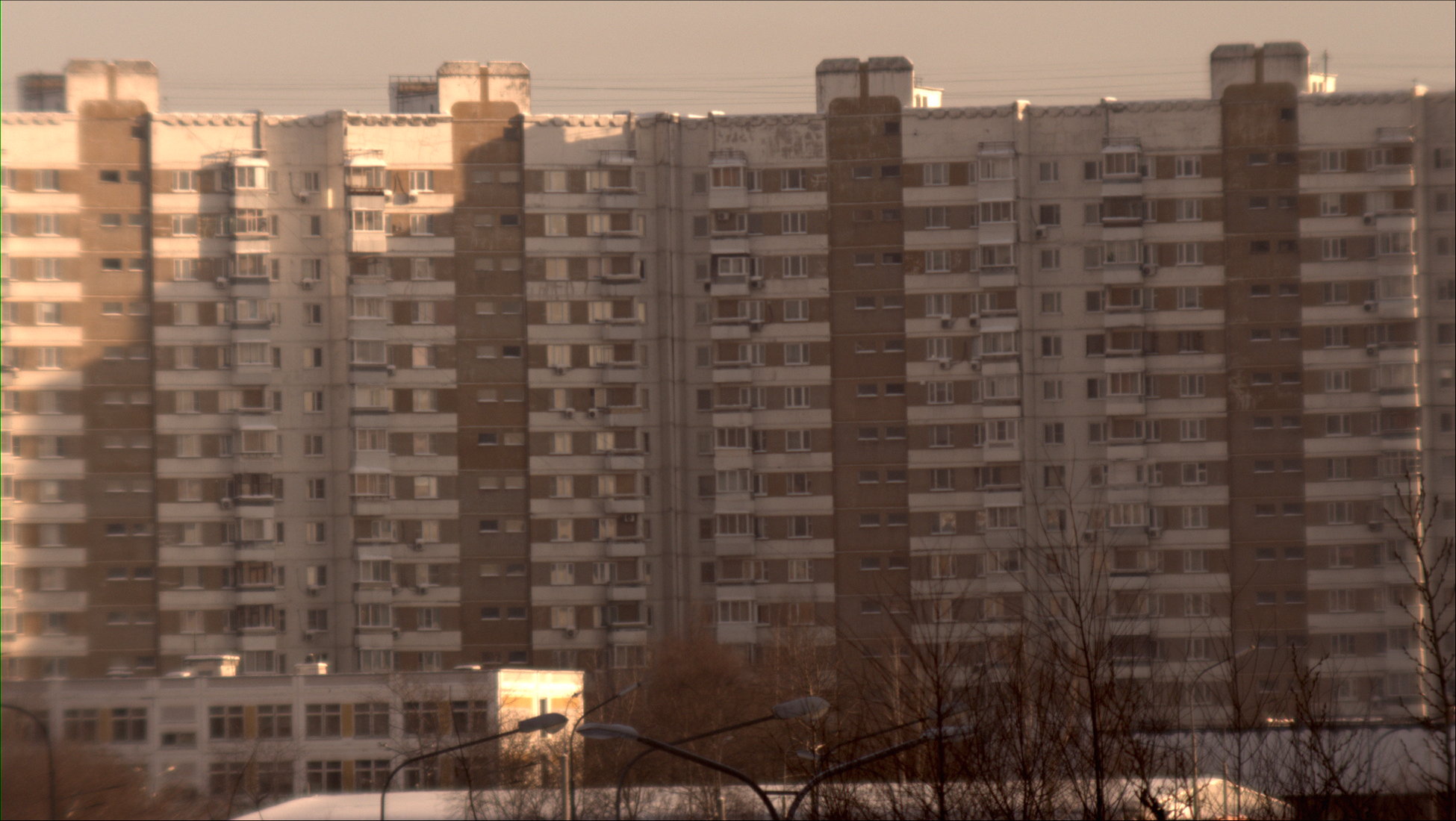

И вот он - долгожданный результат, расположенный в порядке увеличения фокусного расстояния гида.

Если рассматривать только качество получаемого изображения, не обращая внимания на всё остальное, то явным лидером является Touptek GS-250AR. Вторым я бы, пожалуй, расположил наш советский Юпитер-37А. За ним идёт искатель Sky-Watcher 9х50. И почётное последнее место я отдам мини-гиду от SVBONY, хоть и есть у меня подозрение, что я немного не попал с ним в фокус, но это его всё равно не спасёт. По весу выигрывает малютка от SVBONY. По светосиле победит старичок Юпитер, хотя искатель от Sky-Watcher будет где-то рядом. Но если говорить честно, то любой из них справится с задачей гидирования, так как для неё не столь важно качество изображения. SVBONY SV165, который является аутсайдером этого теста, отлично вёл монтировку с трубой Explore Scientific ED80 с фокусным 480мм этим летом, хотя звёзды на краях матрицы камеры-гида выглядели совсем не точками. При этом он маленький и недорогой. Если бы у меня в планах не было бы использования телескопа с большим фокусным, то и покупка Touptek GS-250 не состоялась бы. Кстати, не состоялась бы она, если бы я вовремя вспомнил про оптический искатель 9х50, который у меня уже был на момент покупки, и что его можно относительно легко переделать в гид. Для телескопа с фокусным 1000 мм и моими камерами этого варианта было бы вполне достаточно. 😉
