Поменял я свою старую-добрую экваториальную монтировку EQ5 на новую модную на гармонических редукторах. И когда радость от покупки новой игрушки улеглась, осознал я, что вместе со своей старушкой EQ5 продал и противовес, который шёл с ней в комплекте. И вроде бы монтировки на гармонических редукторах допускают использование без противовеса до определённой нагрузки (вот для конкретно моей заявлена максимальная нагрузка без противовеса в 13 килограмм). И поставить на неё тот же восьмидюймовй рефлектор как бы ещё можно, но уже практически на пределе. Да и страшновато становится, когда такая дура висит на маленькой аккуратненькой монтировке и прям чувствуешь, как одно случайное неаккуратное движение, и конструкция завалится к чертям. Надо бы немного всё сбалансировать. И как бы у монтировки даже есть в комплекте ось для противовесов, а вот самих-то противовесов и нет.

Казалось бы, пустяк какой, идёшь и покупаешь стандартный чугунный противовес для монтировки килограмм на пять, благо что ось противовесов диаметром 20 мм вполне себе стандартная. Но изучил я, что предлагают местные продавцы астрооборудования, что есть на маркетплейсах, что там китайцы предлагают на алишечке, и покупать как-то сразу расхотелось. В астромагазинах за пятикилограммовый противовес просят от 6 до 13 тысяч рублей. На маркетплейсах ценник оказался немногим ниже и с доставкой из-за рубежа. Китайцы были чуть более адекватны в своих запросах, но заряжали такую стоимость доставки, что она съедала весь выигрыш в цене. Платить такие деньги за чугунную болванку с одним винтом мне показалось неразумным. Да собери ты противовес из рублёвых монет, он стоил бы меньше 2 тысяч! 😦 Из монет, конечно же, я собирать ничего не стал, а придумал, как мне кажется, способ лучше.

Для мелких монтировок можно делать противовесы из заполняемых грунтом или водой ёмкостей. Очень удобно для поездок, чтобы не таскать с собой лишний вес. Но пять килограмм воды или песка будут занимать объём в несколько раз больше чем чугунная болванка аналогичной массы. Представил пятилитровую бутылку на штанге противовеса и даже улыбнулся. 😃 Нет, тут нужен более плотный материал. И тут мой взгляд упал на наборный гантели, которые лежат у меня рядом со столом. А ведь это идея! — подумал я. Блины гантелей сделаны из того же чугуна, что и штатные противовесы монтировок. И ценник на них не такой конский, как на астрооборудование. Осталось придумать, как их закрепить на оси.

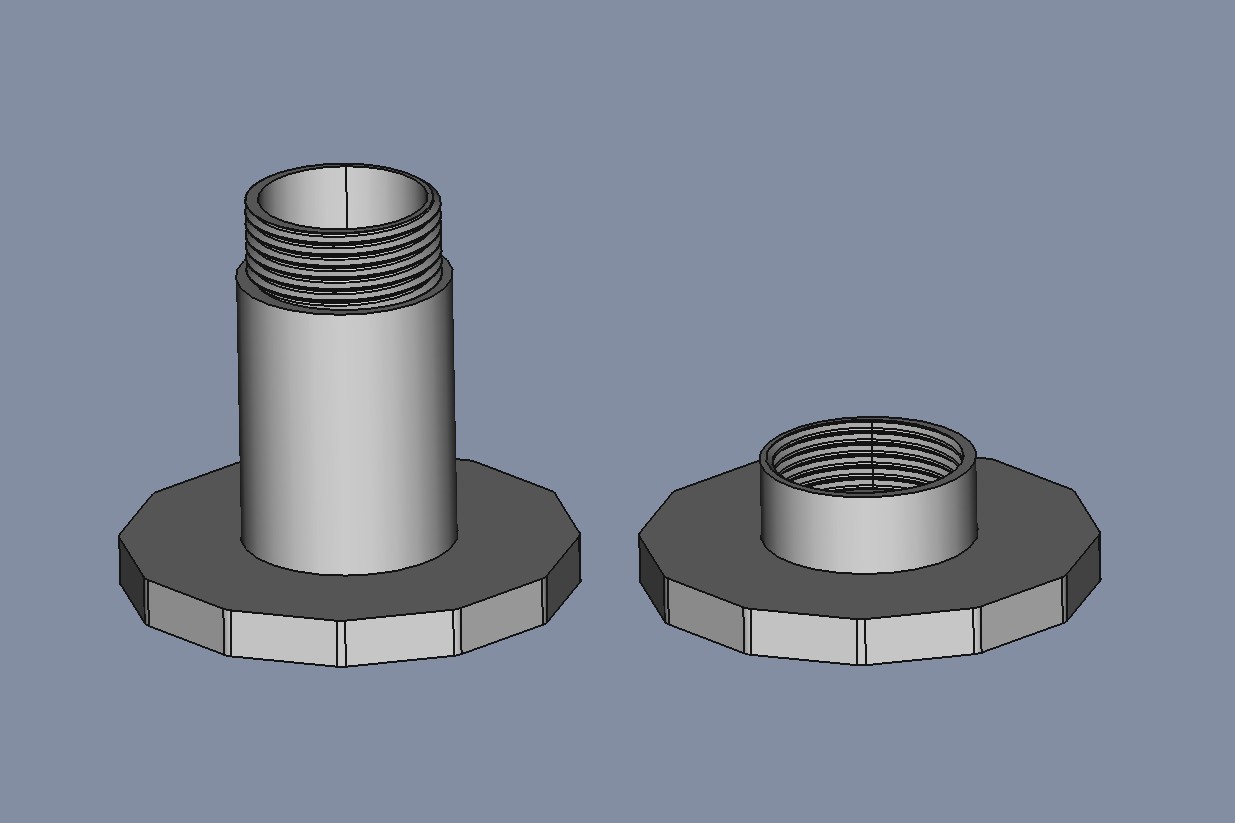

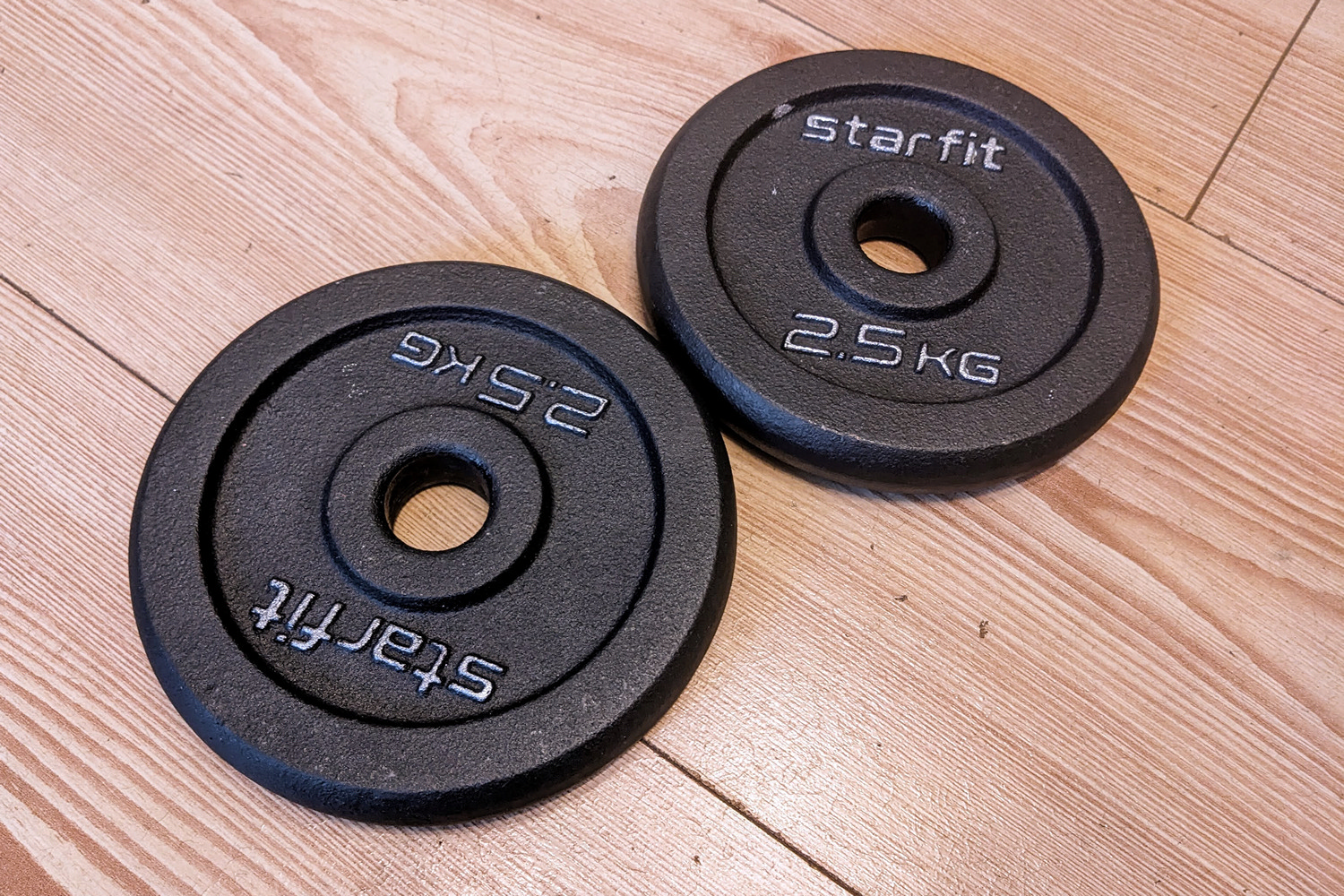

Ось штанги противовеса имеет диаметр 20 мм. А вот центральное отверстие в блинах от гантели было на 7 мм больше. Ну и хотелось мне, чтобы противовес был компактным, поэтому вместо одного блина на 5 кг, было решено использовать два по 2.5. И чтобы они не болтались и не разбегались по оси во FreeCAD была спроектирована втулка, которая надёжно скрепляет блины вместе и позволяет поставить их на ось противовесов монтировки. Вот получившаяся модель в формате FreeCAD и STEP.

А затем деталь распечатана на 3Д-принтере из обычного PLA-пластика. Термостойкость и устойчивость к ультрафиолету для детали, которая используется обычно ночью, не нужна. А механические качества данного вида пластика и простота печати отличные. И да, в модном красном цвете! (Нет, просто красный пластик был заряжен в принтер, менять было лень.) 😉

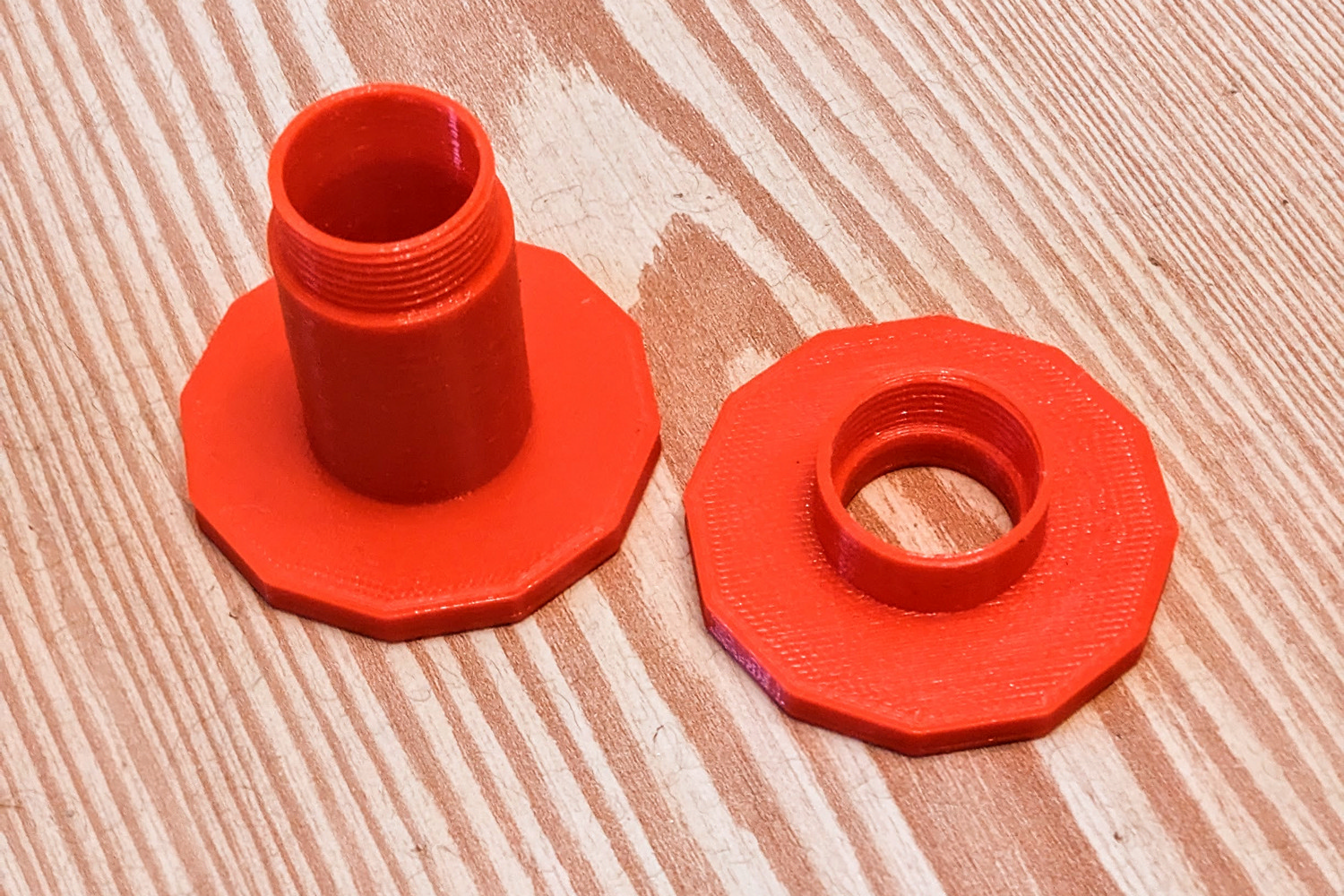

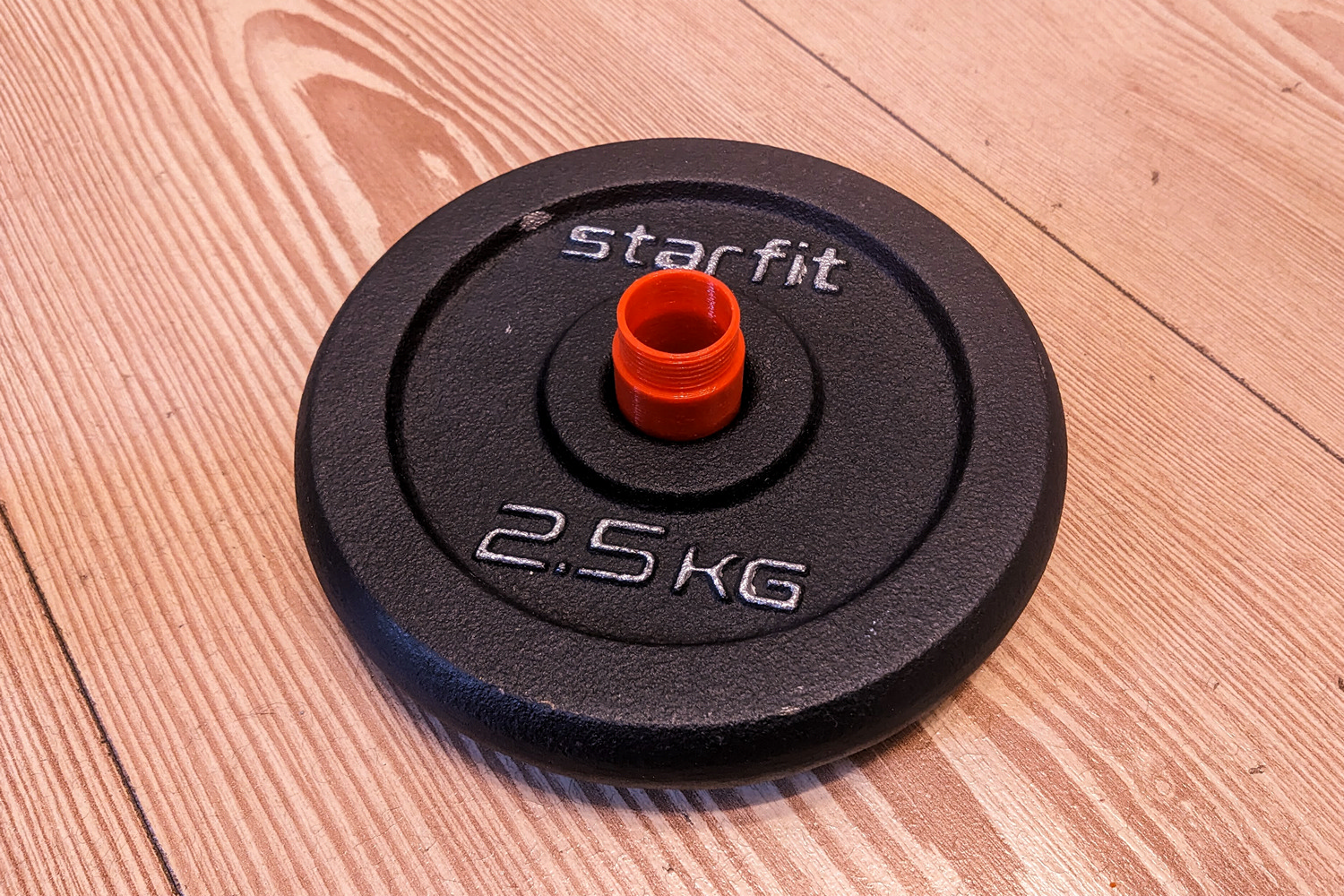

Сборка очень простая. Сначала надеваем первый блин на основание втулки.

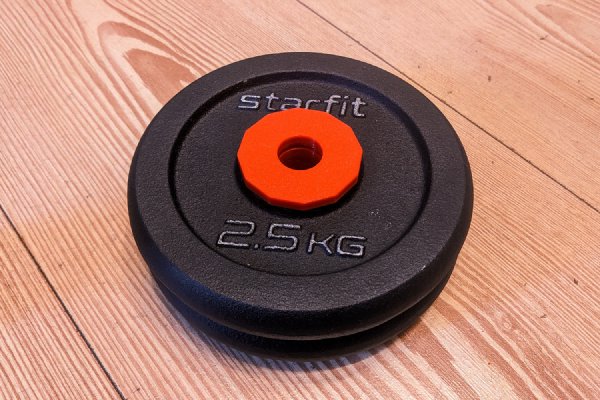

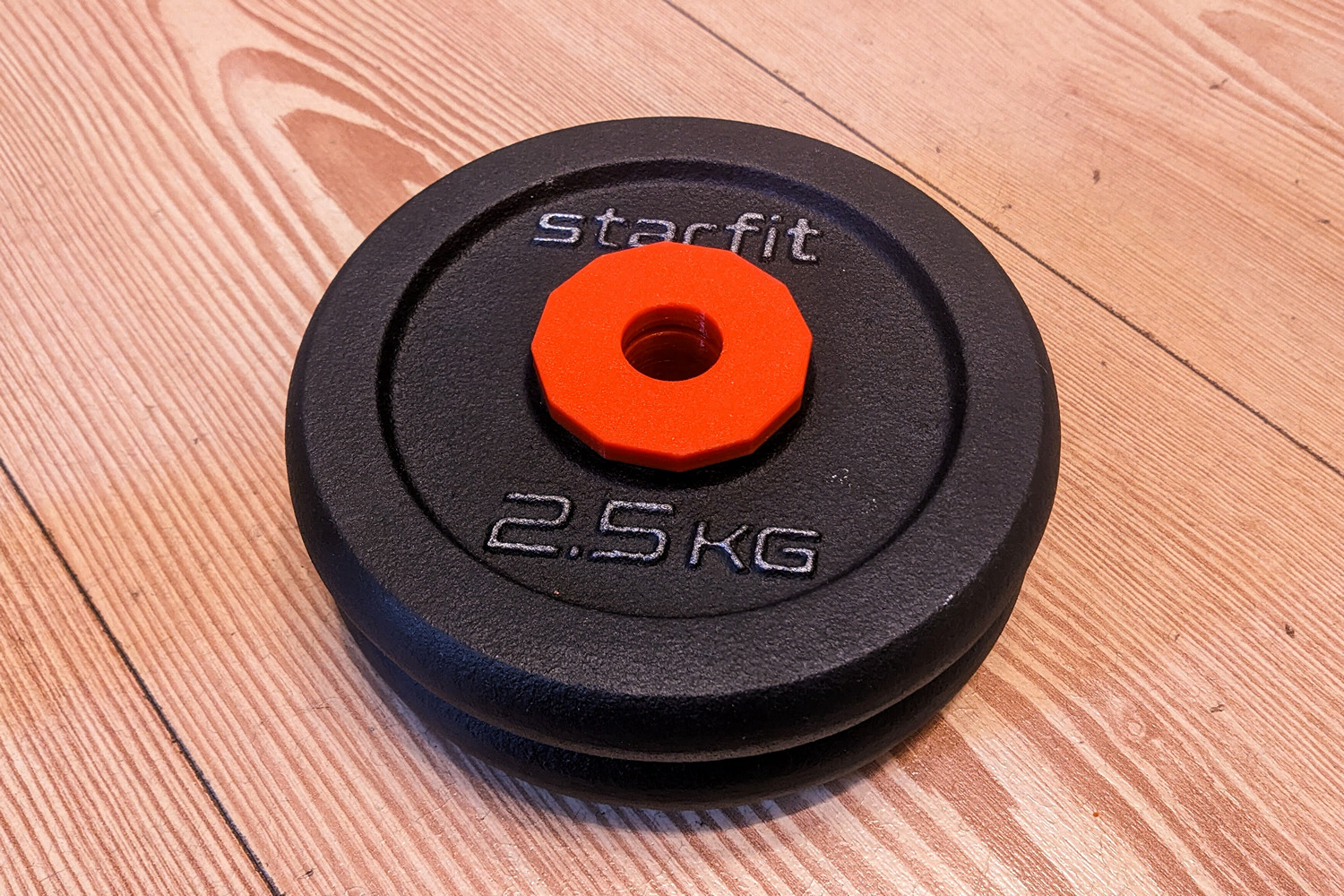

Затем устанавливаем второй блин. Сверху вставляем вторую часть втулки и закручиваем, стягивая блины вместе. Получается вот такой единый противовес.

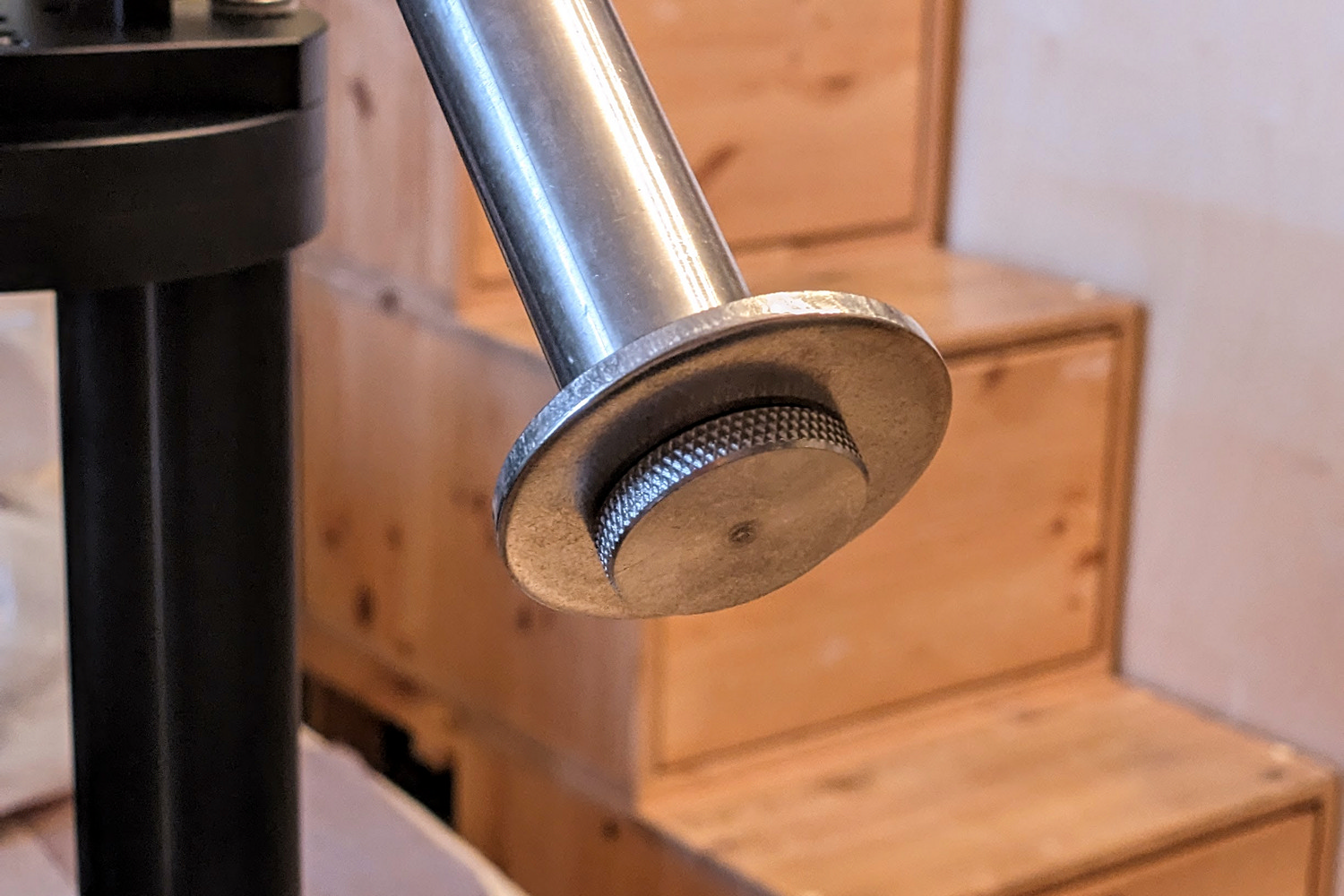

Замечательно, блины собраны вместе, теперь надо как-то закрепить их на оси. На конце оси есть винт с резьбой М12, который не допускает падения противовесов с оси в случае чего. Но его головка мне показалась мелковатой, поэтому увеличиваем площадь опоры с помощью кузовной шайбы М12 из нержавейки. На неё и будет опираться пакет из блинов.

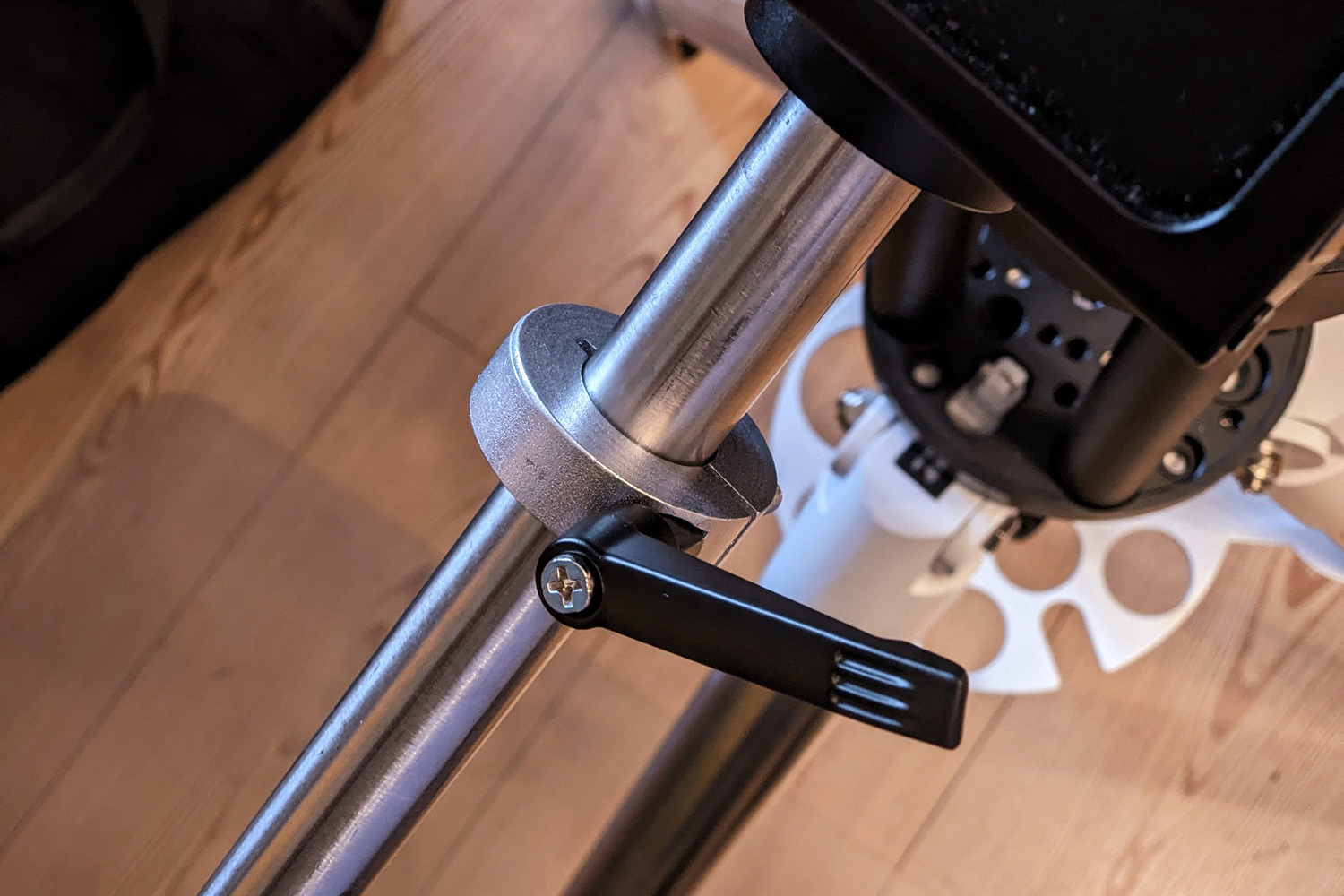

А чтобы блины не ездили вдоль оси, их надо чем-то зафиксировать. Ничего лучше, чем разрезное алюминиевое стопорное кольцо, использующееся в качестве ограничителя для цилиндрических валов я не нашёл. Есть нужный размер на вал 20мм. А для удобства заменил штатный стягивающий винт под шестигранник на удобный винт М5 с L-образной рукояткой. Сел как родной.

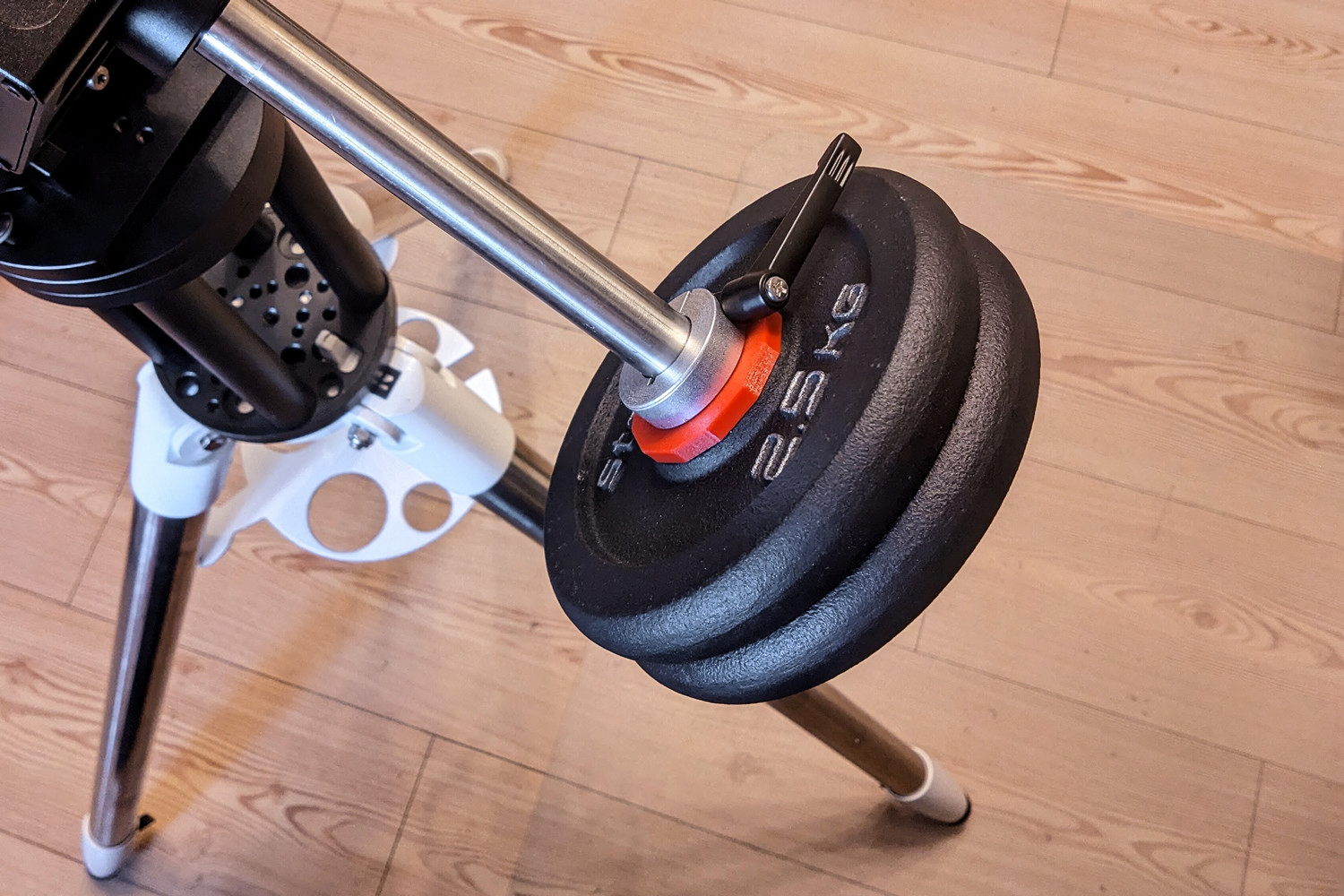

В итоге получилась вот такая конструкция.

Мне не нужно перемещать противовес по оси. Достаточно разместить его на её конце для того, чтобы уменьшить дисбаланс от тяжёлой трубы. Но если этот пакет из блинов нужно двигать, то можно просто поставить второе стопорное кольцо. Можно было бы сделать цанговый зажим с гайкой на конце втулки, но это было бы дольше, да и не хочется нагружать пластиковую деталь, если честно. Поэтому сделал в итоге всё так, как описано выше.

А что же с ценой? - спросит внимательный читатель. Стоила ли овчинка выделки? Что ж, посчитаем…

1. Два чугунных блина по 2.5 кг - 1400 руб.
2. Шайба кузовная - нашёл в запасах. Но если покупать то за десяток - 200 руб.
3. Стопорное кольцо - 250 руб.
4. Винт с рукояткой - 230 руб.
5. Проектирование и изготовление втулки - бесценно. 😉

Итого: Всё обошлось мне в 1880 рублей. Если бы у меня не было шайбы, то вышло бы 2080 рублей. Это, конечно, чуть дороже, чем получилось бы из рублёвых монет, но в разы дешевле, чем покупать стандартный противовес от монтировки. А ещё блины можно поставить в качестве дополнительного утяжеления на гантели! Сплошные преимущества.
